NOSセッティングの準備
0

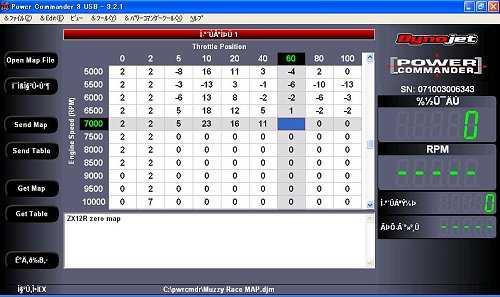

    レースまでついに10日を切りましたが、いまだにNOSボトルが帰ってこないので帰って来次第直ぐにでもセッティング作業が出来るようパワーコマンダーの燃調マップを現在数パターン製作中です。


    今回はゼロマップから一つずつ数値を入力して基本マップを現在15種類製作しているのですが、ゼロマップを一から製作するといっても車体が現状動かせない(バラし中)の為、基本情報としてNOSが効いていない低回転域と低開度域はアメリカの某ワークス系のテストマシンの情報を元に数値化してベースとしていますが、計算が苦手な自分にはこの作業かなり面倒くさいです。。。
    このストックエンジン+サイドワインダー仕様のマップの他に1360ccターボ仕様と1480ccNOS仕様のマップも極秘に頂いたのですが、そっちはインジェクターの容量やエンジンスペックが違いすぎるので今後の参考程度でしか見れない内容でしたが、それらを元に相変わらずの山勘で電卓を叩いて数字を出して入力の繰り返し・・・w 意外と適当ですが消去法が一番手っ取り早そうなのでこの方法で間に合えばラッキーですw

    そしてマップを数種類用意して順番に試し、一番良さ気なマップを探しだしてから煮詰める方向での作戦なのですが、今回のセッティングではこちらのツールを使ってエンジンの状況を判断していきます。

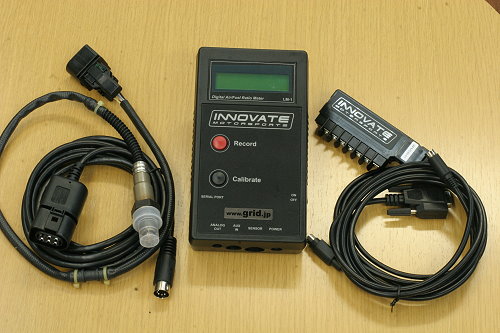

    4輪ではお馴染みのGRIDさんで販売しているイノベート社製のLM-1 空燃比メーターロガーです。
    当初、Dynojet社からリリースされているWide Band Commanderとどちらにしようか悩んだ結果、空燃比計も上を見れば限がないので大体で合ってくれればいい的な感じで信頼性と後々の拡張性を考えGRIDさんにしました。
    そして空燃比計があればセッティングは大体煮詰められますが、点火系などをイジるためには排気温度計とノックメーターが欲しいところだったのにマフラー素材がチタンだった為、排気温度計に使用するセンサー台座のチタン用がなかなか見つからず、ノックメーターに関しては4輪用を使おうかと悩みシリンダーボア的にちゃんとにノッキングの周波数が拾えるのか4輪パーツメーカーに問い合わせたところ微妙だったので現在いろいろと相談中です。

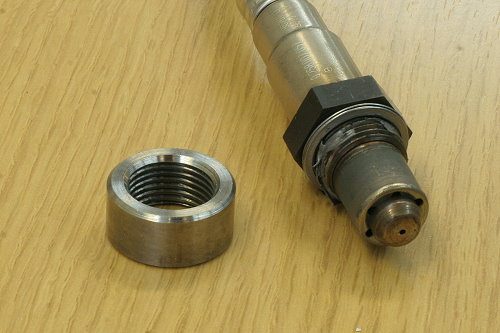

    ちなみにこの空燃比計を使用するためにマフラー側にセンサーを取り付けるための台座が必要となるのですが、

    チタン用に追加購入したところ画像の台座(丸いナット)お一つ8,000円・・・。
    何となくチタンマフラー止めようかな?と考えさせられました。。。
    それにしても現在まで3レース出場して毎回ギリギリですが目標タイムの更新を続けています。
    そんなわけで今回の目標タイム=NOS無しで9.5秒 NOS使用で8秒台入りが達成出来るのか?
    今から来週末の2ヶ月振りとなる仙台での結果が非常に楽しみです♪
    【2008.07.25 Friday 23:44】 author : akane380 | 単発的な作業記録 100〜120章 | comments(3) | trackbacks(0) | - | - |
    コメント
    時々ガレージに寄ってみてるんだケド、ナカナカ会えないね。
    毎日こうも暑いと作業効率悪いっしょ?
    元気でやってますかぁ〜?

    今度のレースは珍しく天気が良さそうだね♪
    前日の走行時間に千葉で整備中とか移動中ってならない事を祈ってます。
    結果報告を楽しみにしてるんで、準備&本戦頑張ってちょ!
    【2008/07/30 12:32 PM】 Uさん |
    お疲れ様です!
    毎日暑いですね!
    作業は順調ですか!?

    排気温度計&空燃費計って結構いい値段しますよね。
    コンピュータセッティングはかなり地味で根気のいる作業ですし。。。
    セッティング中にエンジン壊さないで下さいね^^;

    あと少しでレースっすね!!
    体調こわさないでがんばって下さい!!
    【2008/07/30 11:21 PM】 S14まさ |
    >Uさん

    お疲れ様です!
    日中は出たり入ったりの繰り返しで相変わらずゴタゴタとやってます^^;
    でも日中は暑すぎなので深夜メインで活動中です・・。
    しかもさっきハーネス関係の作業中にうっかりハンダゴテの先端を掴んでしまい右手を負傷してしまいました。。。
    とりあえず現状走行不能状態までバラしているので急ピッチでレースに間に合うよう頑張ります!w

    >S14まささん

    作業は順調です^^ が、部品が先日届いたりで本格的な作業はさっき始まりました。。。
    計器類って精度を求めると本気で高いですよね・・・。
    セッティングもまだですし今回も相変わらずのドタバタ劇ですが、中途半端で終わらぬようベストを求めて頑張ります^^
    【2008/07/31 4:53 AM】 Gabu |
