ウインカー製作完結編
0
    動こうにも動けない日々は過ぎ、やっとコマジェのウインカー製作の記事を書ける時がきました♪
    前回、アクリル版からレンズになる部分を切り抜いて、青のLEDを使って電光部分を製作しましたが、本日はその続きをご紹介いたします。

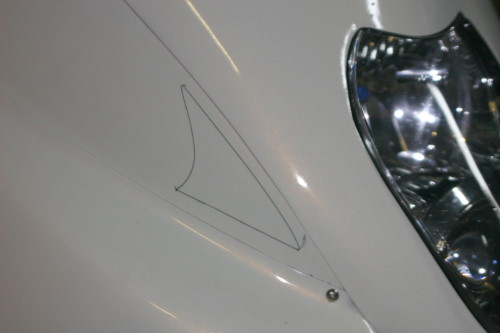

    まず、ウインカーを設置する場所を決めたら前回切り抜いたアクリル版を当てがってカウルを切り抜く部分をマジックでマークします。
    この時に正確にマークをしないとレンズを入れた時に透き間が開いてしまい後々悲しい結末になるので注意が必要ですw

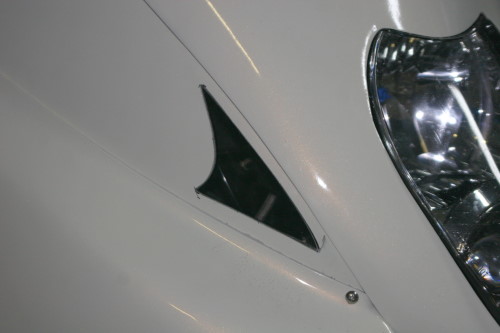

    そして正確にマークをしたら今度はさらに正確にマークからはみ出さないよう慎重に線の内側を切り抜きます。
    上手く切り抜くコツは、マークより5mmほど内側を適当に切り抜き、あとは使えるモノ(カッター、ペーパー、ヤスリ)を駆使して地道にセコセコと線に合わせて切り抜きします
    本当はエアジグゾーを使えば手っ取り早いのですが、今回はだれにでも製作出来るよう一般的な工具で製作しました♪


    それと在庫が無いと思っていた黄色のLEDが32個だけ有ったので片側に16個LEDを使用してウインカーの発光部分を製作しました

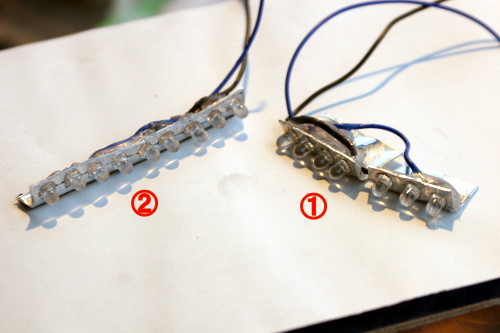

    そして先ほどのウインカー兼囲いの役目となる,鉢△鬟屮襦LEDのプレートの後ろと下側に挟んでシリコンで接着します。画像は配列を指します
    LEDは熱をほとんど持たないのでシリコンでも溶ける事はありませんしシリコンは振動にも強いので結構自分はシリコンで接着することが多いです。

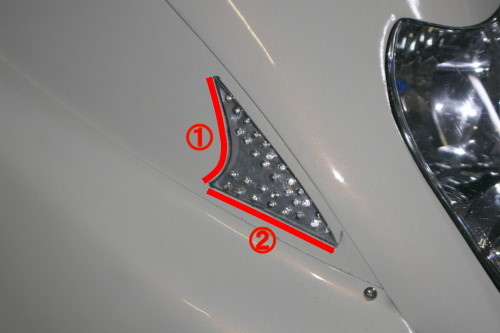

    それと,鉢△量魍笋蓮↓,和亳車に対して分かりやすいよう反射させずダイレクトに正面を向けています、△魯汽ぅ匹らの視界性を良くするためにアルミのプレートに向けて照射させています

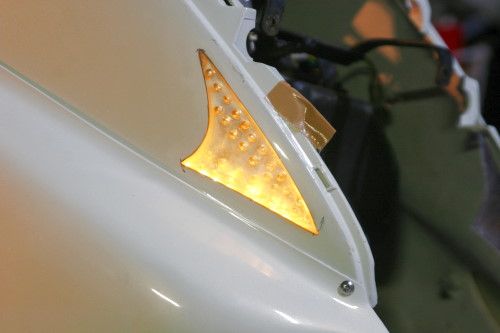

    点灯させると,論橘未らの視界性のみでサイドからではあまり目立ちませんが△その分補ってくれるのでこんな感じになります。
    ただ強い日差しの昼間は現状では少し厳しいかもしれないので少し対策が必要かもしれません。
    ただ正面−45°からでも点灯していることが確認出来るのでオマーリさんにキップを頂戴される心配は無さそうですw 青いの点けてたら一発ですが・・・汗

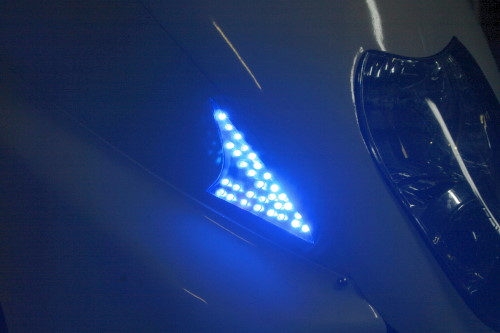

    そしてその青いヤツですが、こんな感じでかなり眩しいです・・・
    先日、産業道路を走っていて信号待ちで白いミニバンの横に並んだらミニバンの大半を青くライトアップしてしまい”これはマズイ”と感じました。
    と、言う事で走行中は点けるの止めましたw 他のドライバーさんに迷惑な顔をされても嫌ですし迷惑かけたくないですからね♪ しかもコレ乗るの彼女ですから多分、彼女に怒られます!(o-`д-)=◯))з゜)∵:・.

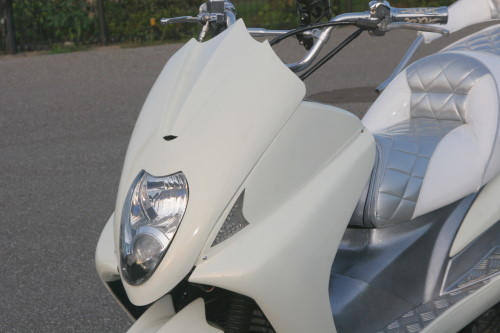

    そして最終的な仕上がりはこんな感じで、自己満ですが中々気に入りました☆ デザイン変じゃないですよね???
    あとはフォグランプを追加で作ろうか、いい加減メーターを作ろうか悩み中です。
    そういえば純正アナログメーターのハーネスだと純正デジタルメーターって使えないんですよね?以前に無知な為に社外品かと思って購入した純正デジタルメーターがついに燃えないゴミに変身してしまいました↓ヾ(゚ω゚;i)ノ
    あと、このコマジェを製作しはじめてからビックスクーターの作業依頼がずいぶんと増えてきましたのでオーナーの了解を得て紹介できる車両のみ製作内容をUPしますのでよろしくです☆
