ウインカー製作開始します!
0
    純正ウインカーを埋めてしまったコマジェに新たにオリジナルでウインカーをデザインしようという事で今回も作業開始です☆ヾ(∀・〃)ノ

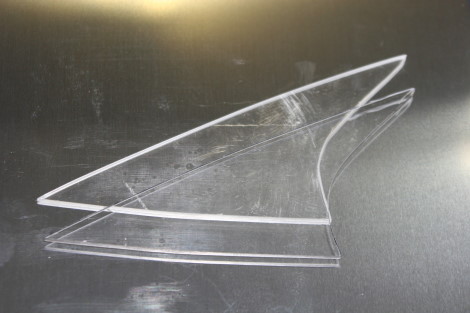

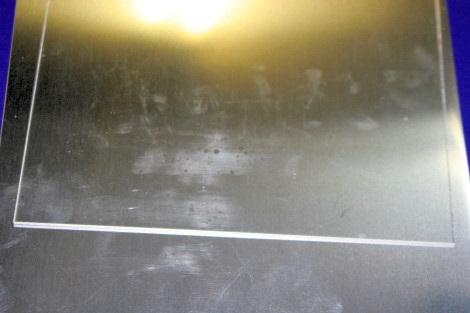

    まずは、先日デザインしたウインカー形状のレンズを製作するため2mm厚のアクリル板を用意して、デザインしたウインカーの型紙をトレースしてカッターでセコセコと切り出しします。
    切ると言っても簡単には切れないので、デザインに対して切れ目を少し大きめに入れて半分くらいまで切れ目を入れたらパキッと折る感じで、最後にヤスリとペーパーでデザインの形に仕上げるようにします。


    以外に切り出すのが難しく、片側分を切り出すのに3回も失敗してしまいましたw
    出来上がった製品も少しシャカ傷だらけになってしまいましたが、後々、ミラースモークのフイルムを貼る予定なので目立たないようになると思いますのでOKです!


    そして次に、LEDで光らせる為のインナーのベース製作です。

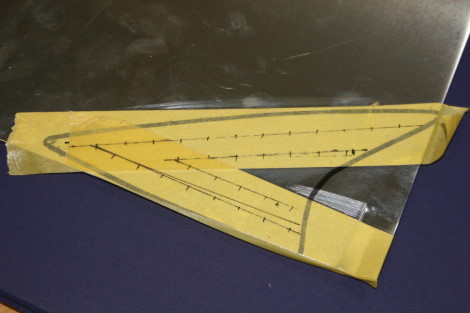

    1mm厚のアルミ板に切り出したアクリル板を上に載せて縁取りをし、その縁取り内でLEDの配列を決めていきます。今回はLEDのオレンジの在庫が足りなかったので、ウインカー球はウェッジ球で対処することにしましたので、LEDの配列は1cm刻みのこんな感じのデザインになりました・・・
    あとは5mmのLEDを使用するので5mmのドリルで所定の位置に穴を開けていきます。

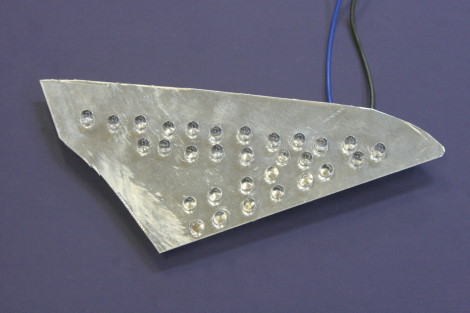

    穴を開け終わってLEDをセットしましたが、当初の面はドリルで穴を開ける際に傷だらけになってしまったので、裏返しにして反対側用として使用します・・・ヽ(ω・。 )ノ
    ベースのアルミ板の切り出しが適当な形になっていますが、これはまだ取り付け方法が決まっていないのでデザインに対して少し大きめに切り出しています。

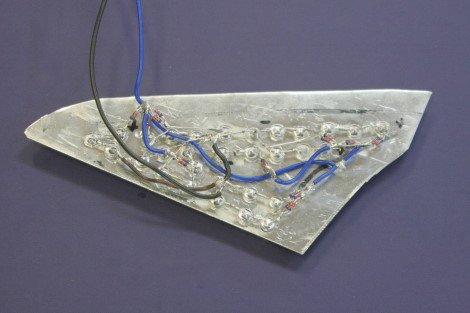

    ちなみに裏側ですが、配線やら抵抗やらでゴチャゴチャですw
    次からはちゃんとに基盤を使用します(-"-;)
    あとはこの上からホットボンドで絶縁処理をすればひとまず完成です♪

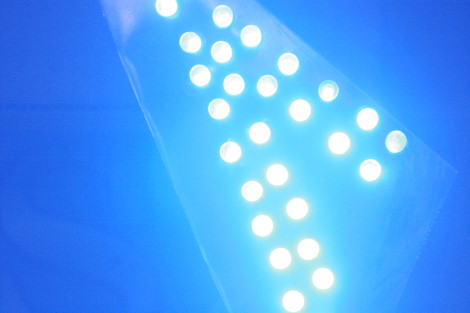

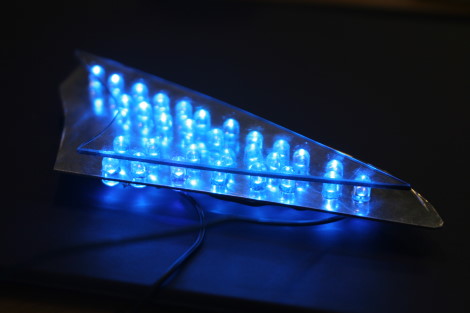

    点灯確認をしてみましたが、やり過ぎたみたいです↓
    LEDを散光タイプにせず集光タイプにしてしまったので片側30発では明るすぎました。減光するか角度を付けて指向を下に向けないと横を走る車の方にモノを投げられそうです・・・w


    あと残る問題は、コイツをどうやって取り付けるか?ですね!
